Tridimensional TESA

CATALOGO general TESA

Nuevo Catálogo TESA 2010

Más de 5000 productos TESA



Medidores verticales columna de alturas tesa columna de alturas



Columnas de alturas columna de alturas tesa columna de alturas


columna de alturas tesa columna de alturas
TESA propone una gama completa y homogénea de medidores verticales.
Esta amplia gama permite a cada usuario adquirir el instrumento adecuado en función, por un lado, de las exigencias metrológicas de su aplicación, y por el otro, de su presupuesto. El abanico va desde un simple trazador hasta el medidor motorizado capaz de establecer valores en dos coordenadas.

Descargue Catálogo  columna de alturas tesa columna de alturas

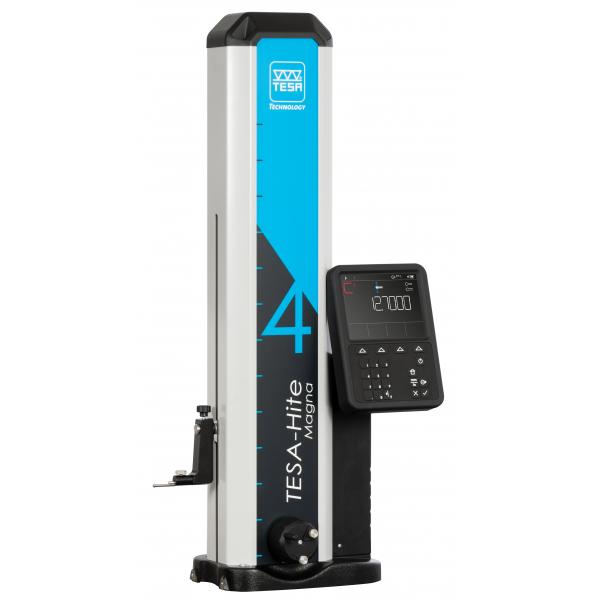

TESA-HITE magna 400 y 700

columna de alturas tesa columna de alturas


columna de alturas tesa columna de alturas


Resistente a las peores condiciones de taller de producción

Nacidos de la tecnología TESA de sobra aprobada, los dos modelos TESA-HITE magna 400 y 700, equipados con el sistema de medida patentado TESA magna μ system, afrontan con éxito las peores condiciones de producción, con proyecciones de líquidos y con partículas de polvo en especial. Sus excepcionales características ofrecen la relación precio/prestaciones más favorable del mercado y los convierten en instrumentos indispensables en el taller. Robustos y fiables, sus diseños futuristas garantizan una resistencia máxima para utilizarlos cerca de las máquinas de fabricación. Cada medidor se alimenta con una batería y capta dimensiones de altura así como las dimensiones de diámetros, distancias entre dos gargantas o dos agujeros, anchura de ranuras, y más.icolumna de alturas tesa columna de alturas
  • Gran campo de aplicación, dos tamaños disponibles con campos de medida de 415 mm/ 16 in o 715 mm/ 28 in, respectivamente.

  • Electrónica totalmente protegida contra la penetración de líquidos o de partículas de polvo(IP65).

  • • Pupitre fijo, visualización digital de 0,001 / 0,005 /0,01 mm o 0,0001 / 0.0002 / 0.001 in.

  • Palpado dinámico de la pieza con una fuerza de medida constante.

  • Alta fiabilidad y simplicidad desconcertante para verificar agujeros y ejes gracias al sistema TESA de búsqueda del punto de inflexión

  • – exclusivo y patentado.

  • • Confirmación de la toma del valor

  • por medio de una señal acústica,

  • programable.

  • • Toma de errores de paralelismo.

  • • Sistema de medida magnético

  • TESA que garantiza un funcionamiento

  • en condiciones extremas

  • de trabajo – patentado.

  • • Visualización de gran formato

  • con símbolos para las funciones de medida.

  • Puesta acero en cualquier punto del campo de medida.

  • Función PRESET para introducir un valor cualquiera.

  • Conversión métrica y pulgadas.

  • Salida RS 232 para trasferir datos.

  • Certificado SCS suministrado con cada instrumento. columna de alturas tesa columna de alturas



        Descargue Catálogo
columna de alturas tesa columna de alturas

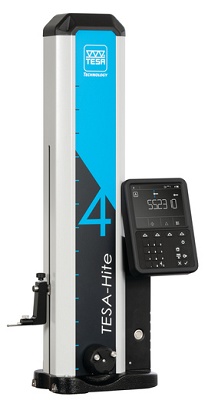

TESA-HITE 400 / 700

columna de alturas tesa columna de alturas

La precisión en movimiento

Gracias a su robustez y su fiabilidad, los TESA-HITE 400 y 700 dotados del sistema de medida opto-electrónico con regla incrementad TESA, patentado, son ideales para aplicaciones en taller. columna de alturas tesa columna de alturas

Su alimentación con batería asegura su total autonomía. Cada versión permite, entre otras, la toma de dimensiones de altura o escalones, de diámetros, de distancias entre gargantas o agujeros y longitud de ranuras. Excelente relación precio/prestaciones. columna de alturas tesa columna de alturas

  • Gran campo de aplicación, dos tamaños disponibles con campos de medida de 415 m/ 16 in o 715 mm / 28 in, respectivamente.

  • Colchón de aire integrado para el desplazamiento del medidor sobre el mármol.

  • Electrónica totalmente protegida contra la penetración de líquidos o de polvo (IP65).

  • Pupitre fijo, visualización digital de 0,0001 / 0,001 / 0,01 mm o 0.00001 / 0.0001 / 0.001 in.

  • Palpado dinámico de la pieza con fuerza constante.

  • Alta fiabilidad y simplicidad desconcertante en la verificación de los agujeros y ejes gracias al sistema TESA para la búsqueda del punto de inflexión – exclusivo y patentado.

  • Confirmación de la toma del valor por medio de una señal acústica, programable.

  • Medida de errores de paralelismo.

  • Medida de los errores de perpendicularidad con un instrumento digital, con indicación del ángulo de la recta de regresión.

  • Sistema de medida opto- electrónico TESA, patentado. Alta precisión garantizado en permanencia por la regla de vidrio, muy estable a lo largo del tiempo.

  • Visualización de gran formato con símbolos para las funciones de medida.

  • Puesta a cero en cualquier punto del campo de aplicación.

  • Función PRESET para introducir un valor cualquiera.

  • Conmutación métrica e pulgadas.

  • Salida RS 232 para trasferir los datos.

  • Certificado SCS suministrado con cada instrumento.





Descargue catálogo

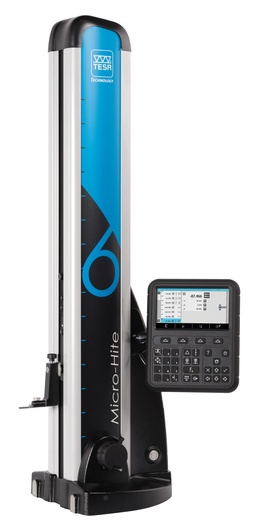

TESA MICRO-HITE 350 / 600 / 900






Instrumentos autónomos para la medida en 1 o 2 direcciones de coordenadas de dimensiones interiores, exteriores, escalonadas, de altura, de profundidad y de distancia en elementos geométricos con superficies planas, paralelas o cilíndricas.

El punto de inflexión se establece automáticamente sobre agujeros y ejes –

Con funciones de memoria «máx.», «mín.» y «máx.-mín.» en medida dinámica.

La utilización del palpador digital TESA IG-13 permite establecer errores de perpendicularidad, de rectitud y de paralelismo, así como los errores de alabeo axial y radial. Explotación de los resultados según ISO 1101.

• Un concepto perfecto y una construcción de calidad son el fruto de una larga experiencia en el desarrollo y la fabricación de los medidores verticales.

• Ideal para sus operaciones de medida cerca de la producción – Sin cables.

• Palpado simple, rápido y fiable de la pieza a verificar, incluso de agujeros.

• 3 Instrumentos base con campo de medida de 365, 615 o 920 mm.

• Visualización digital métrica e pulgadas; pasos de 0,0005, 0,001, 0,01 y 0,1 mm o equivalente en unidades pulgadas.

• Gran precisión en longitudes, perpendicularidades y rectitudes garantizada por la corrección automática de los errores sistemáticos (CAA – Computer Aided Accuracy).

• Coeficiente de dilatación idéntico al del acero (11,5 x 10-6 K-1).

• Pupitre POWER PANEL para tratar y exportar valores al ordenador.

• Operaciones manuales de cálculo, muy fáciles.

• Programación posible de 99 programas de medida, cada uno con 64 cotas con tolerancias.

• Impresora integrada o externa para salida de datos en A4.

• Salida RS 232.

• Certificado del Servicio suizo de calibración (SCS, equivalente a ENAC) suministrado con cada instrumento.

Descargue catálogo

Medidores verticales TESA MICRO-HITE plus M 350 / 600 / 900

La rapidez del uso manual y la precisión de la motorización

El TESA MICRO-HITE plus M se distingue de todos los otros medidores verticales por sus prestaciones metrológicas excepcionales y por una utilización instintiva y cómoda. Su volante de mando exclusivo permite compaginar la rapidez del concepto manual con la precisión y simplicidad de utilización del concepto motorizado.

Instrumentos autónomos y robustos, idealmente concebidos para una utilización en taller como en laboratorio.

Miden las longitudes con forma de dimensiones exteriores, interiores, de altura, de profundidad y de distancia en los elementos geométricos con caras planas, planos paralelos o cilíndricos, en 1 o 2 direcciones de coordenadas – Permiten determinar la posición de los agujeros en dos dimensiones en los sistemas cartesianos y polares – Para el control de la posición de la columna de guiado, cada instrumento se ajusta mecánicamente en fábrica según un procedimiento

TESA (patentado), que permite establecer cualquier error de forma y de posición fácil y rápidamente con un comparador de palanca. –

La utilización conjunta del palpador digital TESA IG-13 y del pupitre Power Panel plus M permite también medir errores de perpendicularidad y de rectitud según ISO 1101.

• Un concepto modular, salido de la gama TESA MICRO-HITE, ofrece una flexibilidad y un confort de uso elevados.

• El volante de mando de concepción revolucionaria se sitúa próximo a la base del instrumento. Permite, por un lado, desplazar el instrumento mediante el colchón de aire, y por el otro, desplazar el palpador y activar funciones de medida. Su utilización es instintiva y permite un manejo fácil y preciso. Con una simple acción sobre este volante se puede activar el desplazamiento rápido, el desplazamiento lento al punto de medida, el palpado hacia arriba o hacia abajo y la medida de un agujero o un eje.

• 3 instrumentos base con un campo de medida de 365, 615 o920 mm.

• 3 pupitres de mando, a elegir, para el tratamiento y la salida de datos.

• Visualización digital, métrica e pulgadas; paso de 0,0001 y 0,001 mm o equivalente en pulgadas.

• Funcionamiento autónomo, sin cables, gracias a la batería que incorpora.

• Colchón de aire integrado que facilita el desplazamiento del instrumento sobre el mármol de control.

• Cabeza de medida motorizada para palpados rápidos de los puntos de medida con fuerza de medida constante.

• El sistema TESA μ system asegura una facilidad y una fiabilidad incomparable de la medida.

• Alta precisión asistida por ordenador (CAA – Computer Aided Accuracy).

Los valores de corrección memorizados añaden precisión a la mecánica.

• Coeficiente de dilatación idéntico al del acero (11,5 x 10-6 k-1).

• Salida RS 232.

• Certificado del Servicio suizo de calibración SCS, (Equivalente a ENAC) suministrado con cada instrumento.

Descargue catálogo









Descargue catálogo

Pupitres de mando para TESA MICRO-HITE plus M 350 / 600 / 900

Pupitre de mando 1D

Con programa para la medida en una dirección de coordenadas más el paralelismo y el alabeo.

Valor del paso:

  • 0,0001 / 0,001 mm

  • 0.00001 / 0.0001 in



Pupitre de mando TESA POWER PANEL plus M

Con programa de medida en 1 y 2 direcciones de coordenadas

• Toma de los errores de planitud, paralelismo y alabeo.

• Medida de los errores de perpendicularidad y de rectitud.

• Medida de ángulos.

• Entrada de valores por el teclado o instrumento digital.

• Programación automática de los ciclos de medida en modo aprendizaje “Teach-in”. El número total de características memorizadas puede alcanzar 9999, repartidas en varios programas (máx. 999 por programa).

• Capacidad de memoria para 25000 valores medidos.

• Tratamiento estadístico de los valores tomados (SPC) con salida de la media, campo, desviación estándar, histograma, comparación valor dato/valor efectivo, número de valores fuera de tolerancias, límites de control, planos de control.

• Impresión de protocolos de medida en formato A4 con tablas y gráficos. Edición de encabezamientos personalizados.



Descargue catálogo

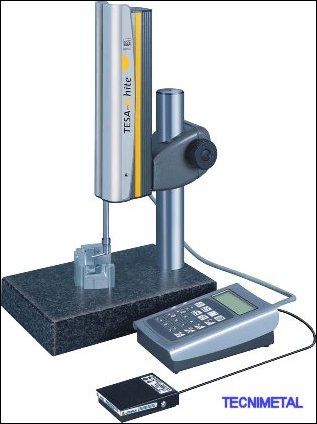

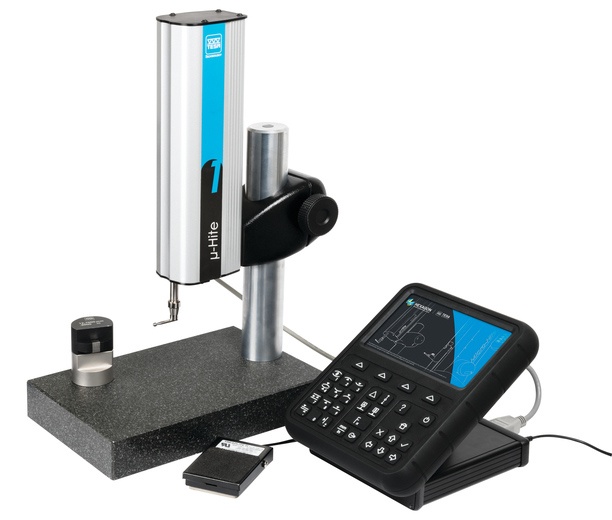

Medidor vertical TESA-μHITE



La estación de medida para aplicaciones múltiples

Medidor compacto con soporte de medida – Captador para la medida coaxial según el principio del comparador (ABBE) o durante la utilización del contacto descentrado respecto al eje del instrumento.

Verifica las dimensiones interiores, exteriores, escalonadas, de altura, de profundidad y distancias de elementos geométricos a superficies planas paralelas o cilíndricas.

Búsqueda automática del punto de inflexión en agujeros o ejes – Funciones memoria «máx.», «mín.» y «máx.-mín.» en medida dinámica.

Según la configuración de medida utilizada, el equipo ofrece un gran número de posibilidades que engloban las medidas de la planitud, de paralelismo, de la rectitud y del alabeo radial, entre otras.

• Ideal para medir piezas pequeñas cerca de los puestos de fabricación.

• Campo de medida de 100 mm.





• Visualización digital de 0,001 mm y 0,0001 mm o 0.0001 in y 0.00001 in.

• Error máx. admisible de solo 2 μm (1 μm para la medida coaxial) gracias a la corrección automática de los errores sistemáticos por CAA (Computer Aided Accuracy).

• Captador integrado para la medida de la temperatura de manera que el coeficiente de dilatación del instrumento sea idéntico al del acero (11,5 x 10-6 K-1).

• Cabeza de medida motorizada para palpados rápidos y fiables de los puntos de medida.

• Toma automática de los valores medidos, control sobre la base de la estabilidad de la fuerza de medida y de sus valores medidos.

• Activación motorizada de la fuerza de medida constante, programable por el operario.

• Operaciones manuales de cálculo mínimas.

• Salida RS 232 con conexión directa a la impresora TESA PRINTER SPC.

• Capacidad de memoria para 99 valores individuales.



Descargue catálogo

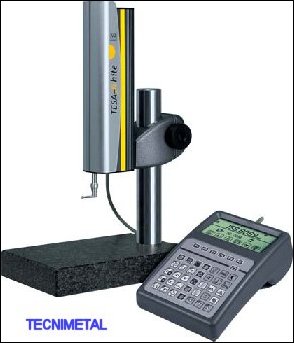

TESA-μHITE.

Potencia, prestaciones y facilidad de manejo gracias al pupitre Power Panel plus M

Se pueden utilizar todas las funciones del pupitre TESA POWER PANEL plus M, excepto de la medida de los errores de perpendicularidad (ver detalles en las páginas M-15 y M-17).







Descargue catálogo



Descargue catálogo

Medidores y trazadores ETALON digitales o con nonio

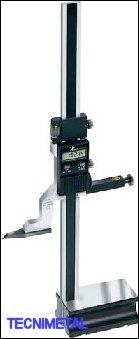

Medidores y trazadores digitales

• Resolución de 0,01 mm/0.005 in

• Interfaz RS 232

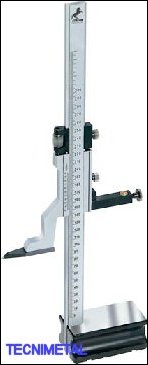

Medidores y trazadores con nonio

• Divisiones de 0,02 mm

• Lectura sin paralaje – Escala sobre fondo cromado mate

Descargue catálogo

Gramiles con reloj



Construcción robusta y utilización simple – Guiado de la cabeza de medida sobre dos columnas – Manivela para el desplazamiento fácil – Dos contadores mecánicos que operan en sentido opuesto para la indicación de los milímetros

– Escala circular de 0,01 mm

– Toma del cero en cualquier punto del campo de medida

– Esfera giratoria.







Control de fabricación

Los medidores verticales son instrumentos de una coordenada utilizados sobre el mármol de control, preferiblemente de granito. El TESA-μHITE que les presentamos lo demuestra: el mármol de control y el medidor vertical pueden formar conjuntamente un sistema de medida completo.

Estos instrumentos con aptitudes múltiples están destinados a las operaciones de control en proceso de fabricación, directamente en la máquina o en un grupo de ellas. Se realizan medidas en el momento de los reglajes o sobre muestras, esencialmente cuando la fabricación y las dimensiones de las piezas son críticas.

Los medidores TESA-HITE y TESA MICRO-HITE no exigen personal cualificado. Su fácil y fiable utilización está al alcance de todos los operarios del taller.

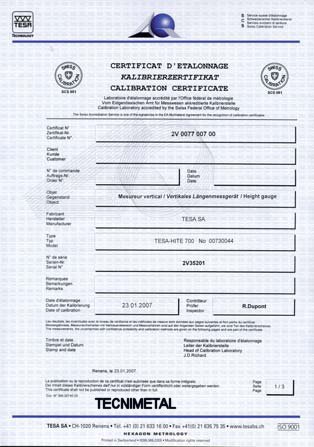

Certificado de calibración SCS

La nueva línea de producción de los TESA-HITE y TESA MICRO-HITE está dotada de un laboratorio certificado por el Servicio suizo de acreditación. Cada medidor vertical viene acompañado de un certificado SCS (Equivalente a ENAC), de forma gratuita. La ínfima variación de temperatura (20°C ±0,1°) y la utilización de bloques patrón escalonados de alta precisión permiten alcanzar una incertidumbre de medida extremadamente pequeña en la calibración del medidor.



• Una primera fase establece valores utilizados para la auto corrección de los errores sistemáticos del medidor (CAA – Computer Aided Accuracy).

• Los valores de corrección obtenidos se guardan en la memoria del instrumento.

• El certificado de calibración se establece con los valores obtenidos en una nueva serie de medidas efectuada en otro lugar equipado también con un sistema de bloques patrón escalonados.

El procedimiento de calibración aplicado y la certificación SCS garantizan la trazabilidad de cada medidor TESA.
