dinamometro
digital precision
Descarga:
Catalogo
IMADA
dinamometro
digital precision
NUEVA

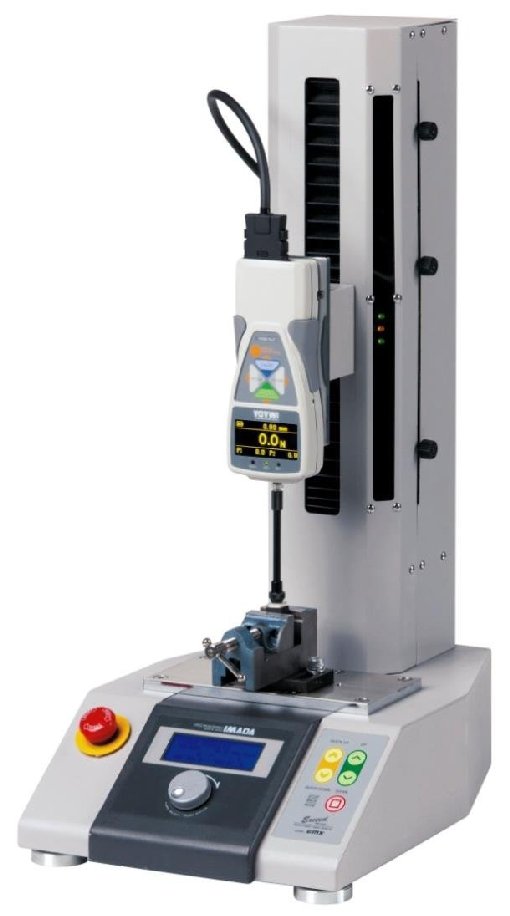

Máquina de ensayos FSA IMADA
dinamometro
digital precision
Características
- Grafico fuerza desplazamiento.
- Control de la velocidad segun desplazamineto.
- Frecuencia de muestreo alta (Max.2000 datos / seg.):
Valor Captura fuerza mayor precisión.
- Pantalla Clear alto brillo (EL Orgánico)
- Fácil de configurar con los idiomas..
- Función de visualización múltiple:. usted
puede personalizar la pantallaa
- Guardarrdatos en lápiz de memoria
USB.. [ZTA
only] (memoria USB no está incluido.))
- Indica ell grafico fuerzadesplazamiento..
- Indica los valores de pico 2 (2 pasos).. (Ideal para la medición de pico del conmutador del
punto de contacto))
|
Especificaciones para el ZT
medidor de fuerza serie Digital
|
| Modelo |
ZTA |
ZTS |
| Característica |
Modelo avanzado con varias funciones,
como guardar los datos en el dispositivo de
memoria USB, el desplazamiento de E / S y
mucho más. |
Modelo estándar con el mismo beneficio
en el rendimiento como la serie ZTA pero las
funciones reducidas. |
| Precisión |
+ FS /
-0,2% + /-1 dígito |
| Unidad de medida (*
1) |
N, kgf,
lbf (* 2) |
| Mostrar |
LCD de
4 dígitos |
| De actualización
del indicador |
10
veces / segundo. |
| Frecuencia de
muestreo |
2000
data / seg. (Max)
(* 3) |
| Batería |
8 horas |
| Nota sobrecarga
segura |
Approx.200%
FS |
| Entorno de
funcionamiento |
Temperatura: 0 a +40 grados Celsius Humedad:
20 a 80% de HR |
| Función |
Pantalla personalizada (encabezado y pie de
página), retención de pico (tensión y
compresión), Internal 1000 puntos de memoria
de datos, comparador (sentencia de
aceptación o rechazo), pantalla reversible,
inversión de signo, temporizador claro Zero,
alarma + NG, Off timer (apagado automático
off), la existencia de dumping, fecha /
hora. |
1a/2a pico,
detección de desplazamiento al valor
pico de fuerza,
desplazamiento puesta a cero en vigor
seleccionado |
- |
| Salida |
USB,
RS232, Mitutoyo DIGIMATIC (* 4), 2 VDC
salida analógica (D / A),
Comparador 3 pasos (-NG/OK / + NG) |
| Sub comparador 2
pasos (salida del juicio grande o pequeño) |
- |
| De aviso de
sobrecarga |
Approx.110%
FS (mensaje de advertencia aparece y la
alarma se apaga) |
| Interruptor externo
de conexión |
ENVIAR
(un punto de contacto explotación), puesta a
cero de pico, ajuste ON / OFF |
| Peso |
Approx.490g
(* 5) |
| Dimensiones |
Por
favor refiérase a las dimensiones. |
|
Accesorio (* 6) |
Adaptador de CA, Certificado de inspección,
conductor CD (incluye software simple para
el registro de datos), Aditamentos (El juego
de accesorios varía según el rango.), Cable
USB,
estuche de transporte. |
| Adaptador para
tarjeta de memoria USB |
- |
|
* 1 Se trata de las especificaciones para el modelo
internacional. Tenga
en cuenta que la unidad disponible es diferente del
modelo japonés doméstico y internacional.
* 2 [indicación N] La indicación de 2N y modelos 5N
es mN o N. La indicación de 1000N, 2500N y 5000N
modelo es N o kN.
[kgf indicación ] La indicación de los modelos y 2N
5N es gf.
[indicación lbf] La indicación de 2N y modelos 5N es
ozf.
* 3 Cuando se guardan datos en lápiz de memoria USB,
la velocidad de muestreo es de 100 datos / segundo
como máximo.
* 4 Se no siempre está disponible para los productos
Mitutoyo Digimatic.
* 5 El peso es ligeramente diferente según el rango.
* 6 lápiz de memoria USB no está incluido. |
Especificaciones para la serie Standard Gauge
ZT Grupo Modelo Digital
|
| Modelo |
Alcance |
Mostrar |
Resolución |
Hilo |
| ZTA-2N |
ZTS-2N |
2N (200gf) |
2.000N/2000mN
(200.0gf) |
0.001N/1mN (0.1gf) |
M6 |
| ZTA-5N |
ZTS-5N |
5N (500gf) |
5.000N/5000mN
(500.0gf) |
0.001N/1mN (0.1gf) |
| ZTA-20N |
ZTS-20N |
20N (2kgf) |
20.00N (2.000kgf) |
0,01 (0.001kgf) |
| ZTA-50N |
ZTS-50N |
50N (5kgf) |
50.00N (5.000kgf) |
0,01 (0.001kgf) |
| ZTA-100N |
ZTS-100N |
100N (10kgf) |
100.0N (10.00kgf) |
0,1 N (0.01kgf) |
| ZTA-200N |
ZTS-200N |
200N (20kgf) |
200.0N (20.00kgf) |
0,1 N (0.01kgf) |
| ZTA-500N |
ZTS-500N |
500N (50kgf) |
500.0N (50.00kgf) |
0,1 N (0.01kgf) |
| ZTA-1000N |
ZTS-1000N |
1000N (100 kgf) |
1000N/1.000kN
(100.0kgf) |
1N/0.001kN (0.1kgf) |
|

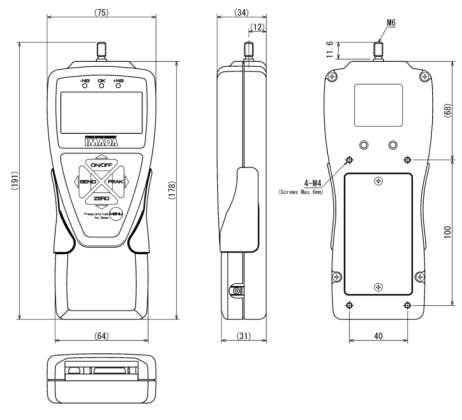

Dimensiones
|
 |
Calibración ISO
/ Certificados
@
Nuestros dinamómetros disponen de un certificado de control
de fábrica. Si usted lo desea su dinamómetro puede ser
recalibrado de manera periódica. La
calibración ISO será
efectuada en un laboratorio e incluye el certificado con
todos los valores de medición. También se indica en el
informe el nombre y la dirección de la empresa o de la
persona que lo solicitó. Usted podrá utilizar estos
dinamómetros en el control de calidad interno de su
compañía. Algunos de nuestros dinamómetros pueden ser
calibrados con certificados
ENAC.
Si desea más información de
cómo solicitar
la
calibración ISO o certificado ENAC
de su dinamómetro póngase en
contacto con nosotros en este link.
Para saber más sobre dinamómetros
Como hemos indicado anteriormente los dinamómetros pueden
ser dinamómetros mecánicos y dinamómetros electrónicos:
DINAMÓMETROS MECÁNICOS:
Normalmente son tubulares, y
en el interior de estos, existe un muelle o resorte, que por
la acción de la elongación y la gravedad, este resorte se
estira e indica la medida en newtons o gramos de lo que
deseemos medir. En la imagen de abajo se observa un típico
dinamómetro mecánico:
Dinamómetro mecánico
DINAMÓMETROS ELECTRÓNICOS:
En esta clase de equipos podemos encontrar una gran cantidad
de equipo y características. Un dinamómetro electrónico, no
es más que un equipo equipado con una célula dinamométrica
interna o externa. Esta célula es un mecanismo electrónico,
la cual evalúa en muy pocos segundos el grado de torsión o
compresión de si mismo, por lo que este grado de torsión o
compresión, es transformado en unidades eléctricas, y estas
son “traducidas”, gracias a su electrónica, a una medida que
es visualizada en la pantalla de medidor. En la imagen de
abajo se puede observar un dinamómetro con célula interna y
externa:
Dinamómetros
con célula dinamométrica interna
Dinamómetros
con célula dinamométrica externa
Unidades más utilizadas
La unidad para la medida de la
fuerza de tracción o compresión es el Newton, lleva este
nombre por Isaac Newton, que es su inventor. En la parte de
abajo se adjunta una tabla de conversión de unidades entre
el Newton, y las demás unidades utilizadas:
|
Unidades |
Equivalencias |
|
Newton
(N) |
1 |
|
Kilogramo
fuerza (Kgf) |
0.102 |
|
Libra
fuerza (lbf) |
0.225 |
|
Onza
fuerza (ozf) |
3.597 |
|
Grave-force (Gf) |
0.102 |
|
Kilopondio (kp) |
0.102 |
|
Julio por
metro |
1 |
|
Para cada material o compuesto
que deseemos saber la fuerza de tracción antes de su rotura,
existen unas pinzas llamadas mordazas, las cuales son la
unión entre el soporte, el dinamómetro y el
material al que vamos a someter a la prueba. Estas mordazas
son de muy diferentes tamaños y fuerzas, por lo que para una
mejor consulta póngase con los técnicos de la empresa
TEC-Instrumentos, y nosotros le daremos la mejor solución.
PRINCIPIO DE FUNCIONAMIENTO DE LOS DINAMÓMETROS. ENSAYOS DE
TRACCIÓN (UNE 7-474):
Una probeta con forma y
dimensiones normalizadas según el material que sea, es
sometida a un esfuerzo de tracción en la dirección de su eje
por una máquina que registra el esfuerzo aplicado y el
alargamiento producido en la probeta hasta que esta se
rompe.
La probeta indicada en la
figura es la más usada:
Tensión unitaria
(σ)
Representa el esfuerzo que
soporta el material por unidad de sección.
|
σ = Tensión en Newton metro cuadrado (N/m2)
= 1 Pascal.
F = Fuerza axial aplicada a la probeta en Newton
(N).
A0 = Sección inicial de la probeta en
metros cuadrados (m2).
D= Diámetro de la probeta en metros (m). |
Alargamiento unitario
(ε)
Representa el cociente entre
el incremento de longitud de la probeta, como consecuencia
del esfuerzo a la que la sometemos, y la longitud inicial.
|
ε = Alargamiento unitario, sin dimensiones.
L = Longitud final en (m).
L0= Longitud inicial en (m). |
Módulo de elasticidad o Módulo de Young
(E)
Representa el cociente entre
la tensión unitaria y el alargamiento unitario. El módulo de
Young es característico de cada material.
E = Módulo de Young en N/m2,
aunque en algunas ocasiones en Kg/mm2

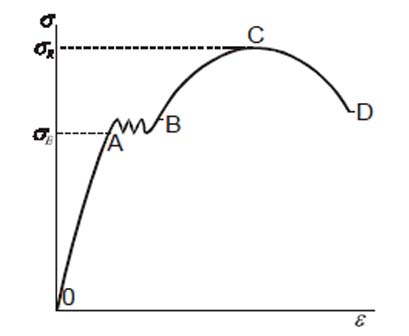

Diagrama de esfuerzos y deformaciones en dinamómetros
Del diagrama obtenido en este
ensayo por los dinamómetros se puede determinar el límite
elástico, resitencia a la rotura, capacidad de alargamiento
y procesos de estricción.
En la gráfica adjunta se
distinguen las siguientes zonas:
Diagrama de
esfuerzos y deformaciones
Zona elástica (OA). En esta
zona el alargamiento es proporcional al esfuerzo aplicado y
al cesar éste, el material recupera su longitud inicial.
Zona elástica-plástica (AB).
En ella, las deformaciones no son proporcionales a los
esfuerzos.
Zona plástica (BC). En esta
zona se dan las deformaciones permanentes, es decir, al
cesar el esfuerzo, permanece la deformación producida.
Zona de estricción (CD). En
esta zona se da la tensión máxima aplicada a la probeta que
se denomina tensión de ruptura de la probeta, ya que a
partir de este punto es posible romper la probeta con una
tensión menor.
En los ensayos de tracción es
preciso tener en cuenta la temperatura ya que, como es
conocido, los metales modifican sus dimensiones con ella.
|
