Carácterísticas principales
El durómetro Webster es un
instrumento portátil de mediciónón rápida, del que existen
tres modelos para el Aluminio, el Cobre y el Latón.

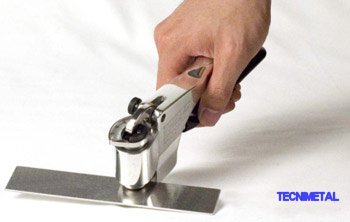

El valor medido se lee directamente en
el dial tras una simple presión con la empuñadura.
Conforme a la norma
ASTM
B647, mide extruidos, tubos y planchas de aluminio.
Características principales
-

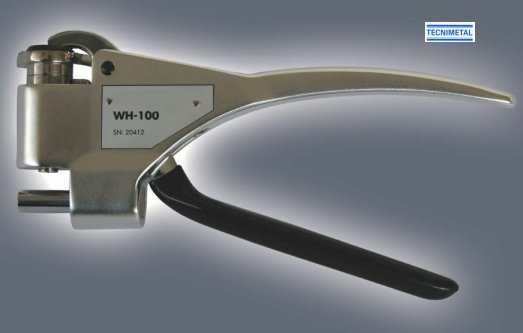

Durómetro WEBSTER WH100 : Para el
Aluminio.
Las 20 graduaciones de la escala cubren la gama de
25 a 110 de la escala HRE y 58 a 131 HV. Espesor de
la muestra 6mm
-
Durómetro WEBSTER WH110 : Para el
Aluminio.
Las 20 graduaciones de la escala cubren la gama
entre 20 y 100 de la escala HRE y 58 a 131 HV.
Espesor de la muestra 13mm
-
Durómetro WEBSTER WH120:
Para el Aluminio.
Las 20 graduaciones de la escala cubren la gama de
25 a 110 de la escala HRE y 58 a 131 HV.
Espesor de la muestra
8mm
-
Durómetro WEBSTER WH130
Para el Bronce duro, aluminio
semi-duro y aluminio Super-duro.
Las 20 graduaciones de la escala cubren la gama de
63 a 105 de la escala HRF. Espesor de la muestra 6mm
-
Durómetro WEBSTER WH140
Para el Bronce duro, aluminio
semi-duro y aluminio Super-duro.
Las 20 graduaciones de la escala cubren la gama de
63 a 105 de la escala HRF. Espesor de la muestra 8mm
-
Durómetro WEBSTER WH150
Para el Bronce blando y cobre puro.
Las 20 graduaciones de la escala cubren la gama de
18 a 100 de la escala HRE. Espesor de la muestra 6mm
-
Durómetro WEBSTER WH160
Para el Bronce blando y cobre puro.
Las 20 graduaciones de la escala cubren la gama de
18 a 100 de la escala HRE. Espesor de la muestra 8mm
-
Durómetro WEBSTER WH170
Para el acero laminado en fr�o y acero inoxidable.
Las 20 graduaciones de la escala cubren la gama de
48 a 100 de la escala HRB. Espesor de la muestra 8mm
Usos y Aplicaciones:
-
Para identificar partes tratadas de calor - no
tratadas de calor
-
Provee la correlación entre el
probador de dureza y la cadena de producción
-
Para segregar materiales en reserva
-
Para distinguir entre material suave o
endurecido por trabajo
-
Para identificar partes hechas de aleaciones
impropias o de calidad inferior
-
La comprobación para respuesta de tratamiento
térmico apropiada
-
Útil junto con probadores de dureza inmóviles de
laboratorio. Da un control rápido del 100 %
sobre partes que consumiránn muchas horas-hombre
con el equipo más lento de operaciones de prueba
-
Puede ser usado sobre piezas que no pueden ser
tratadas al laboratorio
Modo de empleo
Esta sección se muestra el principio de diseñoo
básico del durómetro de Dureza Webster. Los
modelos diferentes varían sólo en penetrador y
diseño del muelle de carga. Estas combinaciones dan
la capacidad de probar una amplia variedad de
durezas y metales.
La carcasa del durómetro webster, que
contiene al penetrador y el muelle de carga es común
a todos los durómetros webster. en esta sección se
muestra como al presionar con la mano el actuador
ejerce una presión que terminara aplicando una
fuerza mas o menos constante en el penetrador. Solo
una pequeña presión es suficiente para "profundizar"
el penetrador en la pieza. La presión ejercida sobre
el penetrador hace que este se introduzca en el
material (aluminio, latón, cobre) por otra parte el
muelle será el encargado de que la presión sea
constante independientemente de la fuerza ejercida.
El grado de penetración sobre el espécimen de prueba
es indicado sobre el indicador de disco que se
sienta encima del sistema de penetración. La carga
puede ser variada ajustando la tuerca encima del
muelle de carga, permitiendo al disco que lee ser
fácilmente corregido contra un bloque patrón de la
dureza conocida.
Descarga del folleto durómetro
Webster.
|
