Proyector de perfiles
|
Comparador óptico / graficador de sombras
PALABRAS CLAVE:
Telecentricidad, iluminación episcópica, iluminación
diascópica, detección de bordes, parafocal
DEFINICION:
proyector de perfiles barato precio mitutoyo
Un proyector de perfiles (comparador óptico/graficador
de sombras) es una herramienta de medición óptica que
aumenta las características de la superficie de una
muestra para permitir la medición en una escala
circular/lineal.
TECNOLOGÍA:
proyector de perfiles barato precio mitutoyo
Un proyector de perfiles proyecta una imagen aumentada
del perfil de un área o características de una pieza de
trabajo a una pantalla, usando de forma más común la
iluminación diascópica. Se pueden medir directamente las
dimensiones en la pantalla o compararse a una referencia
estándar al aumento correcto. Para exactitud, es
importante que el aumento no cambie con la perspectiva,
por ejemplo, su posición o punto de vista del operador.
Por lo tanto, los lentes telecéntricos, son altamente
deseables. La pantalla tiene con frecuencia una rejilla
y esta rejilla puede ser girada con frecuencia en 360
grados para alinear con el borde mostrado en la
pantalla. Los puntos posiciones, mediciones, y cálculos
pueden también ser realizados usando un dispositivo
simple digital de lectura. La luz episcópica se usa para
medir características como alesajes, jefes, bolsas,
cojines, etc., los cuales no se revelaran en una vista
de perfil. Se puede agregar una computadora a un sistema
de proyector de perfiles para determinación de bordes,
por lo tanto eliminando algunos errores humanos.
APLICACIONES:
proyector de perfiles barato precio mitutoyo
precio nikon
Los proyectores de perfil son robustas herramientas de
medición usadas comúnmente en los talleres de torno,
departamentos de control de calidad y ocasionalmente en
las áreas de ensamblado. Ellos son apropiados para
medición y control de calidad para un amplio rango de
tamaños y pesos de objetos. El uso más básico de un
proyector de perfiles es identificar un punto o borde en
la sombra y desde este punto calcular una longitud.
Aumentando la imagen, el operador tiene a cometer menos
errores cuando debe decidir donde empieza un punto o un
borde. Las imágenes de perfil también se pueden usar
para hacer una decisión sencilla alto/adelante, por
ejemplo, empatando una imagen contra un estándar para
determinar si la parte se ha hecho correctamente.

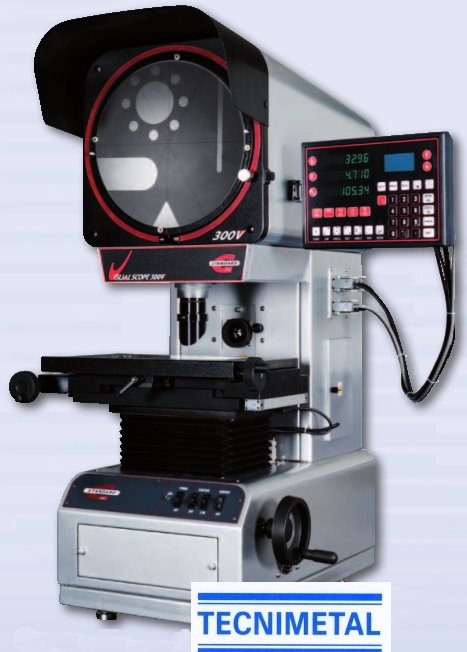

CONFIGURACIÓN DEL MICROSCOPIO:
proyector de perfiles barato precio mitutoyo
precio nikon

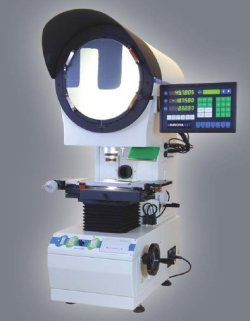

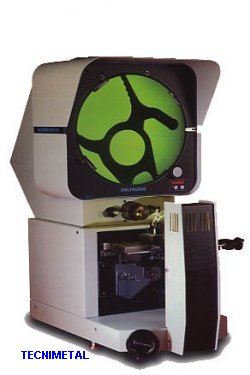

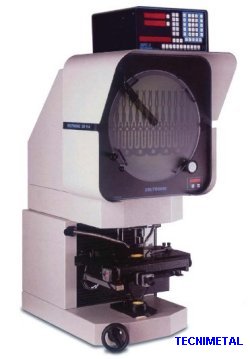

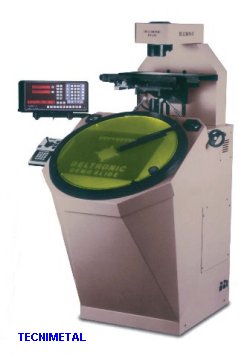

Los proyectores INNOVATEST, un proyector de perfiles de
300 mm y la series DELTRONIC DH proyectores de perfiles de
300, 400 Y 500MM, son instrumentos robustos capaces de
acomodar un amplio rango de piezas (de hasta 20kg, mientras que ambas series pueden realizar
mediciones de 250 x 150mm). Un lector digital GEOMETRICO
en el proyector es una característica que permite la
medida de figuras geométricas como circulo, línea,
punto, ángulos, distancias,.... El proyector de perfiles
DELTRONIC
ofrece lentes telecéntricos 5x, 20x, 50X y 100X . Todos los
lentes de proyección tienen la misma distancia parafocal,
con grandes distancias de trabajo y ofrecen brillantez
de imagen mejorada y resolución. El proyector de
perfiles se puede combinar con el procesador MPC5.
Esto incorpora un conjunto de funciones de metrología,
con la habilidad de cargar programas previos.
SISTEMA RECOMENDADO:
proyector de perfiles barato precio mitutoyo
precio nikon
Por favor consulte a su representante local para
consejos relacionados con sus necesidades.
